力士樂直動式溢流閥DBETR-1X/30G24K4M

溢流閥的預防措施

減小或消除先導式溢流閥噪聲和振動的措施

一般是在導閥部分加置消振元件。

消振套一般固定在導閥前腔，即共振腔內，不能自由活動。

在消振套上都設有各種阻尼孔，以增加阻尼來消除震動。另外，由于共振腔中增加了零件，使共振腔的容積減小，油液在負壓時剛度增加，根據剛度大的元件不易發生共振的原理，就能減少發生共振的可能性。

消振墊一般與共振腔活動配合，能自由運動。消振墊正反面都有一條節流槽，油液在流動時能產生阻尼作用，以改變?cè)瓉淼牧鲃?dòng)情況。由于消振墊的加入，增加了一個振動元件，擾亂了原來的共振頻率。共振腔增加了消振墊，同樣減少了容積，增加了油液受壓時的剛度，以減少發生共振的可能性。

在消振螺堵上設有蓄氣小孔和節流邊，蓄氣小孔中因留有空氣，空氣在受壓時壓縮，壓縮空氣具有吸振作用，相當于一個微型吸振器。小孔中空氣壓縮時，油液充入，膨脹時，油液壓出，這樣就增加了一個附加流動，以改變?cè)瓉淼牧鲃?dòng)情況。故也能減小或消除噪聲和振動。

另外，如果溢流閥本身的裝配或使用權用不當，也都會造成振動，產生噪聲。如三節同心式溢流閥，裝配時三節同心配合不當，使用時流量過大或過小，錐閥的不正常磨損等。在這種情況下，應認真檢查調整，或更換零件。

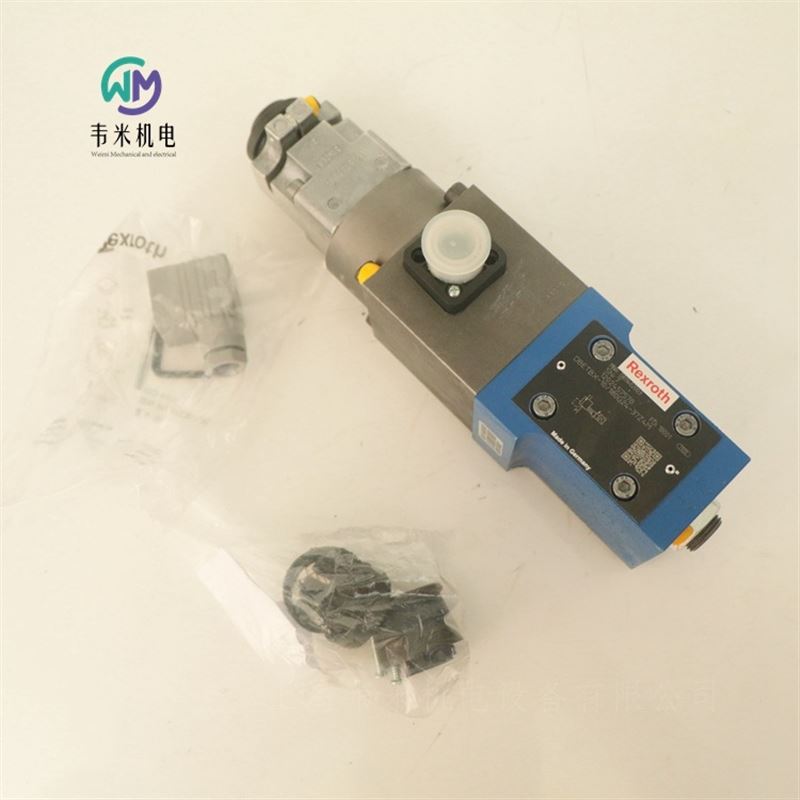

力士樂直動式溢流閥DBETR-1X/30G24K4M

特點

– 用于限制系統壓力的直動式操作閥

– 通過比例線圈起動

– 帶對中螺紋和可拆卸線圈的比例線圈

– 用于底板安裝

底板油口符合 ISO 4401-03-02-0-05 標準

– 型號 DBETE 集成電子元件（OBE）

• 控制值/壓力特性曲線的低制造公差

– 型號 DBET 外部控制電子元件

• 模塊化設計的放大器，歐洲板卡格式以及插頭式放大器

• 獨立可調的上下斜坡

• 可微調控制值/壓力特性曲線

液壓（用 HLP 46 測量；J油 = 40 °C ± 5 °C）

電氣

電氣，集成元件（OBE）
